Transporte de adaptador de pá de turbina eólica
As pás do rotor são sensíveis e extremamente longas, com tendência para instalações cada vez maiores. Comprimentos de pás de rotor de até 80 metros não são mais incomuns. Podem ser transportados de várias formas com as viaturas da CARRIST.
O reboque de lâmina de turbina de moinho de vento extensível telescópico é uma solução sólida e econômica para seções de rota fáceis. Quando o espaço é limitado, podemos contar com o moinho adaptadores de pás de rotor, levantador de pás de vento da CARRIST. Montadas em reboques de plataforma, as pás do rotor podem ser recolhidas, posicionadas em um ângulo de até 60°, articuladas e giradas em torno de seu próprio eixo. Montadas em uma placa de liberação rápida, as pás do rotor podem ser apanhadas com segurança e manobradas em torno de quaisquer obstáculos. Em áreas com árvores ou edifícios, curvas fechadas ou nas montanhas – a carga frágil é assim entregue de forma fácil, segura e eficiente ao seu destino.
Adaptador de pás Carrist As pás de rotores para usinas eólicas freqüentemente representam uma tarefa difícil para as empresas de transporte. Especialmente ao lidar com a “última milha”, o transporte costuma ser mais difícil, principalmente quando curvas apertadas ou obstáculos precisam ser transpostos. É precisamente para estas situações que a nova geração de adaptadores da CARRIST oferece a solução certa para evitar obstáculos como árvores ou edifícios com as pás do rotor de forma ainda mais eficaz. Também em colinas íngremes ou estradas montanhosas estreitas e sinuosas, a posição da pá do rotor pode ser adaptada à rota sem qualquer perda de tempo. Ao mesmo tempo, um sensor de vento adverte contra o excesso de uma velocidade de vento parametrizável. O novo adaptador de pás do rotor pode ser montado e transportado tanto em uma combinação de reboque de plataforma puxada quanto em módulos automotores, e garante o transporte flexível de pás de rotores de diferentes fabricantes através da placa de liberação rápida e, portanto, máxima eficiência e economia no dia a dia usar.
Especificações de Transporte de adaptador de pá de turbina eólica
Número de linha de eixo (n) |
2 |
3 |
4 |
5 |
6 |
Velocidade (km/h) |
580 |
580 |
580 |
580 |
580 |
Peso Total(t) |
6832.8 |
10249.2 |
13665.6 |
17082 |
20498.4 |
Carga útil nominal(t) |
61 25,8 |
91,5 38,7 |
122,8 52,4 |
152,5 64,5 |
18377.4 |
Peso Morto(t) |
7 |
10.5 |
13.2 |
17.5 |
vinte e um |
Carga por linha de eixo (t) |
34 16,4 |
34 16,4 |
34 16,4 |
34 16,4 |
34 16,4 |
Comprimento total (mm) |
3000 |
4500 |
6000 |
7500 |
9000 |
Largura Total (mm) |
3000 |
||||
Altura (mm) |
1175 ±300 |
||||
Distância dos Eixos (mm) |
1500 |
||||
Distância das rodas (mm) |
1800 |
||||
Especificação do pneu |
215/75R17,5 |
||||
Especificação do aro |
6,00-17,5 |
||||
Número de Pneu |
16 |
vinte e quatro |
32 |
40 |
48 |
Ângulo máx. de giro da roda |
55° |
||||
Raio Mín. de Giro (mm) |
interno 450 |
interior 1500 |
interno 2600 |
interior 1500 |
interior de 2000 |
exterior4070 |
externo 5800 |
externo 7600 |
externo 5800 |
exterior 6700 |
| ||

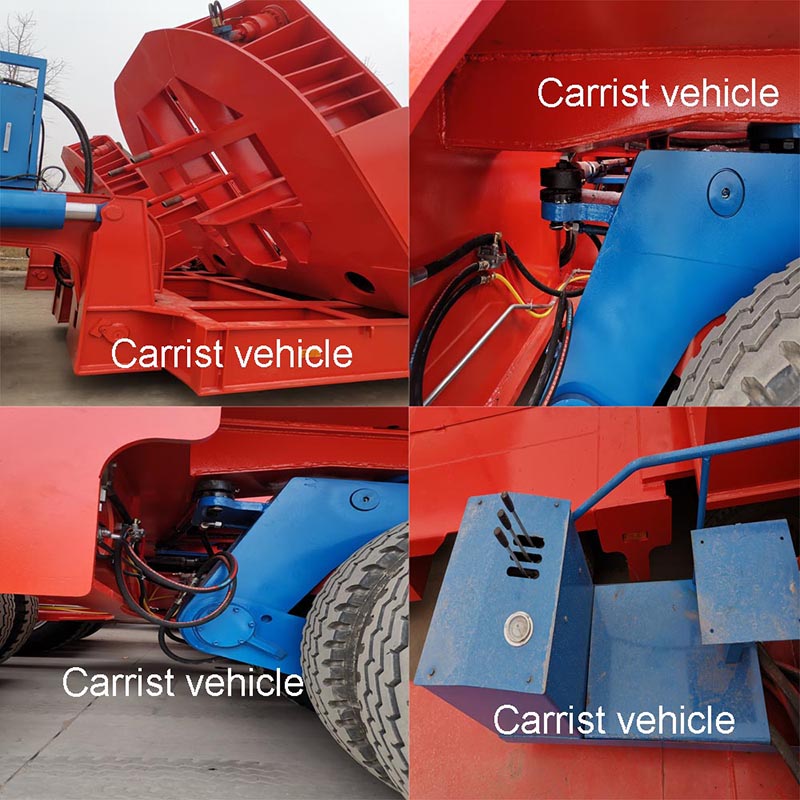

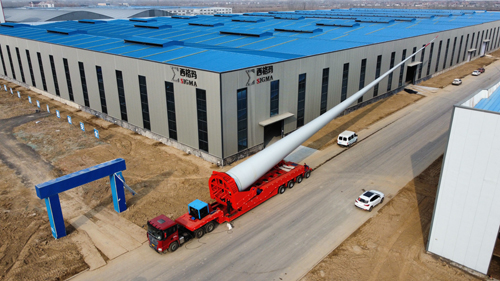

Detalhes de Transporte do Adaptador da Pá da Turbina Eólica
