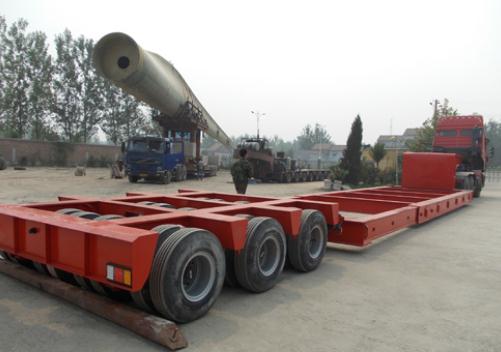

Estrutura de transporte de pás de turbinas eólicas

1. É comum transportar ou armazenar pás com orientação basicamente vertical ou basicamente horizontal na faixa tangencial. Uma estrutura de extremidade de lâmina para armazenar ou transportar lâminas na orientação de corda vertical é descrita em ep3486205a1, em que a borda dianteira da lâmina é suportada em uma pluralidade de conjuntos de tiras de extensão suspensas em lados opostos da estrutura rígida.

2. As pás de turbinas eólicas geralmente têm uma dimensão de corda muito maior do que a dimensão de espessura, e a chamada flexibilidade plana em sua direção de espessura é maior que sua flexibilidade na direção da borda em seu plano de corda. Devido a várias razões, incluindo considerações de tamanho e rigidez em diferentes direções, existem diferentes vantagens na seleção de diferentes orientações de lâmina durante o armazenamento ou transporte. A estrutura de transporte ou armazenamento do modelo de utilidade deve ser transportada por caminhão, e a orientação da pá que torna a faixa de corda da pá na direção horizontal principal é preferida. Isso permite que a lâmina use sua flexibilidade direcional plana relativamente alta para absorver solavancos ou impactos irregulares da estrada, por exemplo, ou para se adaptar às ondulações da estrada.

3. Além disso, a implantação de turbinas eólicas em uma série de locais diferentes com diferentes características de vento requer cada vez mais diferentes tamanhos de pás que podem ser usados ​​para instalar turbinas eólicas em uma ampla gama. É vantajoso projetar a estrutura de transporte ou armazenamento de modo que possa acomodar diferentes lâminas de diferentes designs ou tamanhos.

4. As pás de turbinas eólicas representam desafios únicos no contexto de armazenamento e transporte, porque seu grande tamanho e peso são combinados com sua forma assimétrica e sua sensibilidade a danos se não forem manuseados adequadamente. Além disso, vibração ou impacto durante o transporte podem fazer com que a lâmina se solte ou danifique. Além disso, a geometria interna das pás da turbina eólica pode fazer com que áreas locais da superfície da pá sejam adequadas para forças de ligação, como durante o transporte, armazenamento ou manuseio. Por outro lado, a área da superfície da lâmina com pequeno suporte interno local pode não ser adequada para aplicação de força durante o transporte, armazenamento ou manuseio. Se uma pressão excessiva for aplicada à parte relativamente sem suporte da superfície da pá, isso pode envolver um aumento na probabilidade de dano local à pá. Além disso, a experiência mostra que o bordo de fuga da pá pode ter sensibilidade diferente do bordo de ataque da pá. Em alguns casos, instrumentos como redução de ruído ou acessórios de redução de arrasto (como serrilhas) podem ser instalados no bordo de fuga da pá. Todos esses fatores representam desafios para o projeto do quadro da lâmina, especialmente para quadros que podem ser usados ​​com diferentes projetos de pás.
