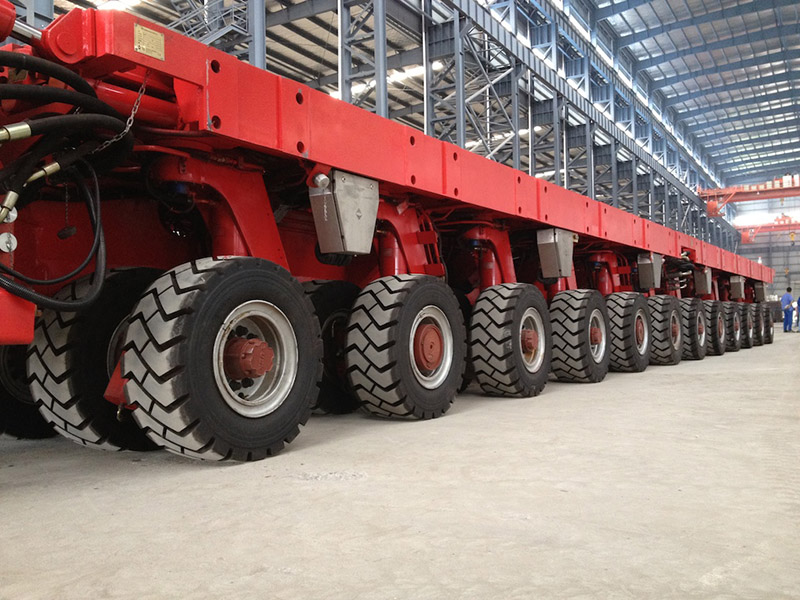

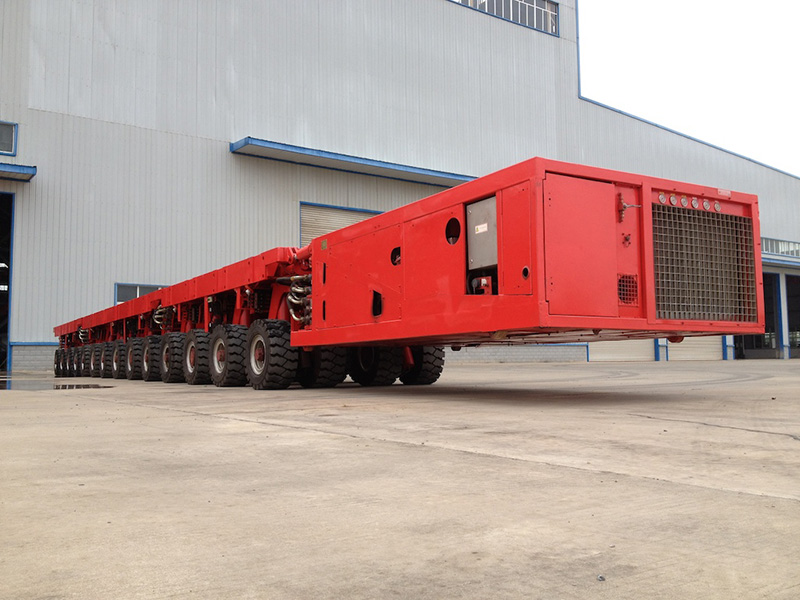

Reboque Modular
Carrist SPMT (transportador modular automotor) padroniza e modulariza a forma da estrutura e emenda continuamente o eixo de acordo com a qualidade da carga. Os spmts integram tecnologia de computador e microelétrica, tecnologia hidráulica e tecnologia de comunicação sem fio para realizar uma operação inteligente sem fio. Devido à sua estrutura compacta e montagem de módulos padronizados, pode ser mecânico lly emendado e emendado de forma flexível. Em teoria, o SPMT pode ser emendado para uma capacidade de carga de 10 milhões de toneladas.
O reboque modular padroniza e modulariza a forma da estrutura e emenda continuamente o eixo de acordo com a qualidade da carga. Os spmts integram tecnologia de computador e microelétrica, tecnologia hidráulica e tecnologia de comunicação sem fio para realizar uma operação inteligente sem fio. Devido à sua estrutura compacta e montagem de módulos padronizados, ele pode ser emendado mecanicamente e emendado de forma flexível. Em teoria, o SPMT pode ser emendado para uma capacidade de carga de 10 milhões de toneladas.
Especificações de Reboque Modular
Velocidade |
5km/h |
3km/h |
1 km/h |
0,5 km/h |
Carga útil (carga líquida) |
104.000 kg |
112.000 kg |
*) 128.000 kg |
*) 144.000 kg |
Peso morto (aprox.) |
16.000kg |
16.000kg |
16.000kg |
16.000kg |
máx. peso total nominal |
120.000kg |
128.000 kg |
144.000 kg |
160.000kg |
Carga nominal do eixo/linha |
30.000 kg |
32.000 kg |
*) 36.000kg |
*) 40.000kg |
Tamanho da plataforma de carregamento, C x L |
Aproximadamente. 5.600 mm x 2.430 mm |
|||
Altura da plataforma de carga (posição inicial) |
Aproximadamente. 1.150 mm |
|||
Altura da plataforma de carga (posição de condução) |
Aproximadamente. 1.500mm |
|||
Elevação / curso de compensação |
Aproximadamente. 700mm (±350mm) |
|||
Número do suporte da roda (total) |
8 conjuntos |
|||
Número do suporte da roda (Drive) |
2 conjuntos |
|||
Número do suporte da roda (freio) |
4 conjuntos |
|||
N.º do suporte da roda (em funcionamento) |
2 conjuntos |
|||
Força de tração @ 400bar |
Aproximadamente. 2x80 kN = 160 kN |
|||
Força do freio |
Aproximadamente. 4x55 kN = 220 kN |
|||
Velocidade máxima de condução permitida |
Aproximadamente. 11,5km/h |
|||
Pneu |
16 x 355/65-15PR28 |
|||
Ângulo de viragem |
Cremalheira e pinhão, aprox. +130°/ -100° |
|||
Temperatura de trabalho |
aprox.-20°C〜+40°C |
|||
Momento de flexão permitido da plataforma |
aprox. +7700kNm/-6300kNm |
|||
Pacote e Entrega de Reboque Modular
Aplicação de Reboque Modular

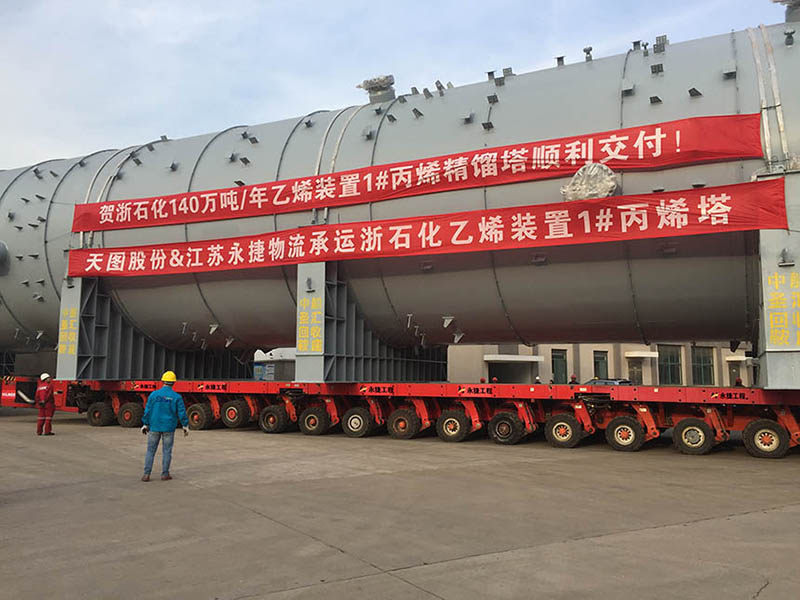

Os transportadores modulares autopropelidos da Carrist, (doravante referidos como SPMT, por meio de modos individuais ou combinados, fornecem a solução de transporte confiável para cargas superdimensionadas, não destacáveis, supercompridas ou com excesso de peso, como plataforma petrolífera offshore, usina química modular, construção naval, nuclear e o transporte de tanques químicos. É amplamente utilizado nas áreas de Petróleo e Gás, Eletricidade, Metalurgia, Indústria Química, Construção, Construção Naval, Engenharia Naval, etc.
O transportador modular automotor adota um design modular de corpo estreito e a largura de um único módulo é de 2430 mm; A carga por eixo único pode chegar a 40 toneladas, especialmente indicada para transporte de cargas concentradas; O transporte do módulo SPMT tem a função de fusão de vários veículos, que pode realizar a conexão suave e rígida de no máximo 1.000 módulos de eixo, e a capacidade máxima de carga pode chegar a quase 30.000 toneladas; Possui uma variedade de modos de direção, como reto, ziguezague, oblíquo, rotação central, horizontal, giro frontal, giro traseiro e assim por diante.

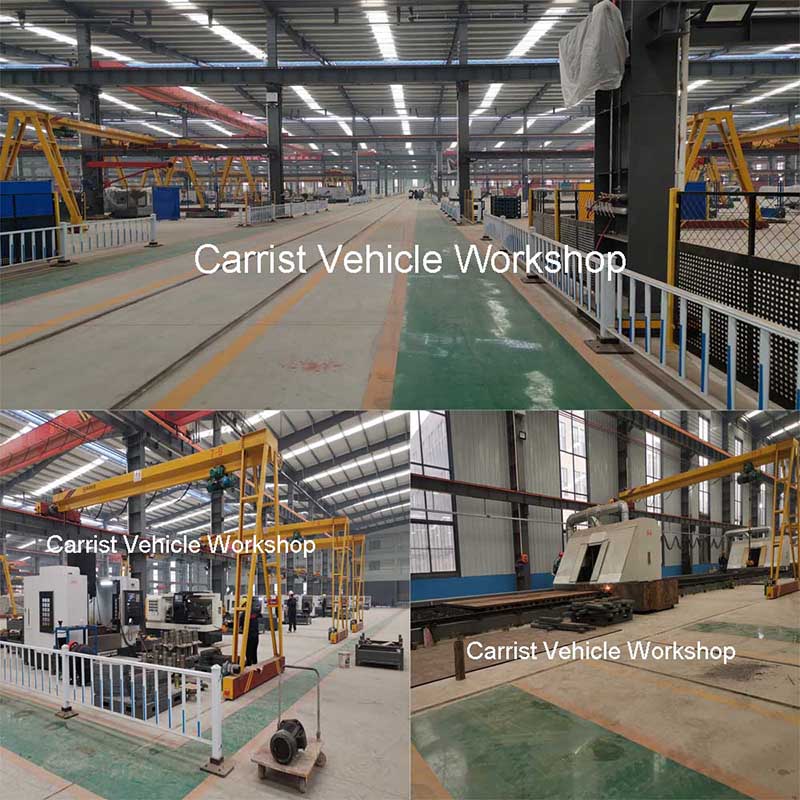

Oficina de Reboque Modular
