Elevador da lâmina do rotor

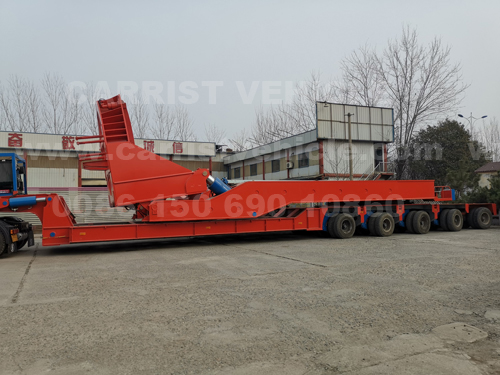

A Carrist Vehicle apresentou o seu maior levantador de pás de sempre –CTWB-90 – concebido para máxima segurança e estabilidade no transporte de pás de rotores de turbinas eólicas. O reboque pode ser usado não apenas na largura padrão de 3 m, mas também com combinações divididas em larguras de até mais de 4 m.
Dependendo da configuração, mesmo a última geração de pás de rotor que requerem um momento de carga de até 900 metros-tonelada podem ser recolhidas e transportadas com total flexibilidade no modo rebocado ou automotor, de acordo com a Carrist.
Com a opção de combinação dividida e montagem atrás da área de carga, o CTWB-90 oferece estabilidade significativamente alta combinada com baixo peso de lastro. Isso resulta em um sistema de transporte com baixo centro de gravidade e máxima proteção contra tombamento. Ele também garante baixas cargas por eixo e operações econômicas.

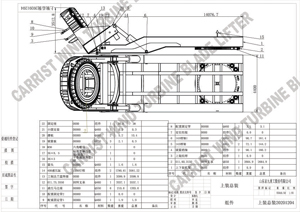

Especificação:
Marca: Adaptador de lâmina de rotor Carrist montado em reboque modular
Dimensão: 19712mm*3000mm*5000mm
Lâmina aplicável: 56-80m, 121-156 pás de moinho de vento modelo
Linha de eixo: 10 unidades

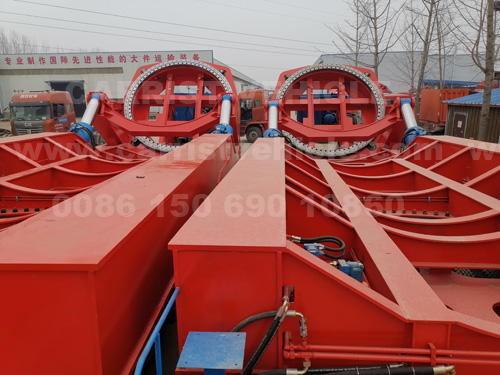

Ângulo máximo de rotação: 360°
Cilindro de elevação: diâmetro do cilindro 280mm Ângulo de elevação 0-55
Gooseneck com plataforma ativa: 1m
Estação hidráulica: motor diesel de quatro cilindros 31KW
Trem de pouso: Cilindro de suporte hidráulico dianteiro e traseiro
Pino mestre: pino rei de parafuso de 2,00 ou 3,5 polegadas
Pontos a observar na operação:
1. A velocidade da unidade hidráulica não deve ser muito alta na partida para evitar danos ao sistema de transmissão devido ao torque instantâneo excessivo.
2. Opere a alça da válvula hidráulica lenta e firmemente ao girar e levantar, e não empurre a alavanca até o final para adicionar óleo. A torre não deve girar continuamente para reduzir a vibração das lâminas.
3. Ao virar e levantar, a velocidade deve ser lenta e a operação deve ser uniforme. Preste atenção à observação para garantir a segurança.
4. Tente evitar fazer curvas em estradas muito inclinadas para evitar acidentes.
5. O veículo deve estar em baixa velocidade e velocidade constante, reduzir frenagens frequentes, para reduzir a vibração das lâminas.
6. Evite usar quando o vento for superior a 8m/s.
7. A instalação plana da lâmina é benéfica para reduzir a resistência do vento e reduzir a altura.
8. Quando a lâmina precisar girar, a altura do semi-reboque deve ser abaixada, e a extremidade traseira do cilindro de suporte telescópico deve ser usada como suporte auxiliar.
